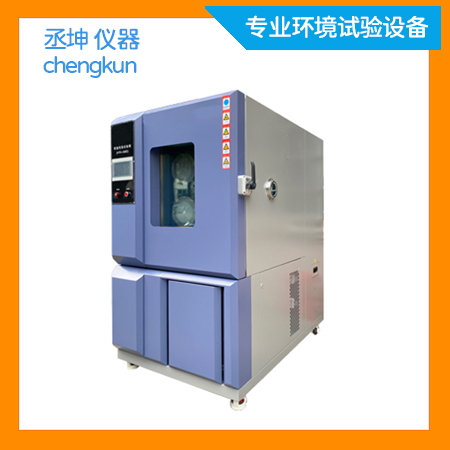

高低温试验箱的结构

目前用于高低温环境试验常用的设备有高低温试验箱、高低温交变试验箱、高低温湿热试验箱以及高低温交变湿热试验箱，它们主要是用于为检验各种材料耐热、耐寒、耐干及耐湿性能提供所需的模拟试验环境，可适合于电子、电器、通讯、仪表、车辆、塑胶制品、金属、食品、化学、建材、医疗及航天等领域的制品检测之用。

高低温试验箱的结构概述如下：

立式箱体：

试验箱的主体结构，包括导向轮、底座、底框、外箱、内箱、侧箱以及箱门。

导向轮：

设置在底座底部，用于移动试验箱。

底座和底框：

位于底座顶部，底框与侧箱并排设置在底座顶部，它们互通连接。

外箱：

位于底框顶部，位于侧箱的左侧，外箱是试验箱的外部结构。

内箱：

嵌设在外箱中，是试验箱的内部结构。

箱门：

通过铰链与外箱连接，用于打开和关闭试验箱。

内侧隔板：

连接内箱内后侧壁、内箱内右侧壁及斜框连接件，构成竖直风道腔。

内顶隔板：

与内箱内顶壁连接，构成水平风道腔。

斜框连接件：

包含倾斜设置的风道窗口，与内侧隔板和内箱内后侧壁连接。

风道腔：

包括竖直风道腔和水平风道腔，用于均匀分布空气和温度。

置物架和置物托盘：

用于放置被测物品。

温湿度传感器：

用于监测温度和湿度。

电加热丝：

用于加热试验箱内部。

风鼓和鼓风扇：

用于循环空气和均匀分布温度。

弧形挡风板：

用于引导空气流动。

引线孔：

用于将电子产品的引线接出到外供电源器上。

观测窗：

用于观察试验箱内的制品试验情况。

保温隔热层：

位于外箱和内箱之间，包括内层硬质发泡板和外层玻璃棉。

这个高低温试验箱的结构设计旨在确保温度分布均匀，通过风道腔、加热系统、风鼓等元件的合理组织和运作，可以实现高低温的均匀分布，以满足不同试验需求。该结构还考虑了操作的方便性，包括引线孔和观测窗，以及保温隔热层以提高试验效率和节能。这种结构在各种领域的高低温试验中具有广泛的应用潜力。
